拉丝机的结构装置中每一部分的特点

发布时间:2021-01-08 09:35:32人气:

直接无捻拉丝机和无捻粗纱拉丝机分别由卷绕机头、排线装置、排线离行装置、换筒装置、油雾润滑装置、气动装置、喷雾装置、机头制动装置组成。机头主轴和机头本体的接合部分采用锥面体啮合定位,保持机头旋转精度。



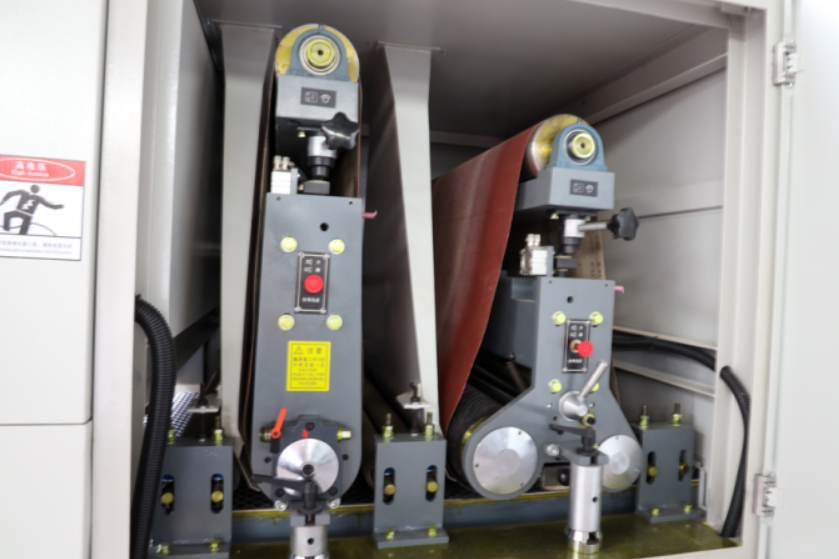

拉丝机的结构装置中每一部分的特点(图1)


机头结构为离心涨块式,由机头本体、涨块、涨块键、压力弹簧、机头前盖、机头后盖组成。整个机头的材质均采用铝合金和不锈钢材料。机头高速旋转时在离心力的作用下涨块将绕丝筒支撑起来,纤维则缠绕在绕丝筒表面。当缠绕结束机头停止转动时,离心力消失涨块自由落下即可卸筒。





拉丝机螺旋钢丝排线轴的运动分为旋转运动和往复运动:旋转运动由排线电机通过同步皮带传动来实现,往复运动由伺服电机通过同步皮带、滚动丝杠组件、直线轴承传动来实现。往复移动的行程在50~200mm之间,改变两个限位传感器的位置可以调整往复移动的行程。





无捻粗纱拉丝机排线器离行装置的作用一是使排线器在卷绕开始时向机头方向移动,二是在卷绕过程中随着时间的延长和丝饼厚度的增加,使排线器逐渐向右移动,使排线钢丝与丝饼表面层的间距保持不变,从而保证丝饼内外层张力一致。





拉丝机的换筒装置由换筒电机和气缸联合驱动,以便转位于适当的卷拉位置。电机经减速齿轮和链条驱动转动架转子,直至机头位置检测传感器检测到止挡为止;然后转动架定位气缸动作,使转动架转子转位于指定位置并将止动挡块牢固的夹持住,以保证拉丝作业的正常进行。





直接无捻拉丝机和无捻粗纱拉丝机的气动装置由空气压力开关、空气压力调节阀、电磁阀、执行气缸和气动管件组成。电磁能耗制动是非接触无摩损制动。制动力矩大,工作可靠。它将径降压整流后的直流电输入到电机的定子绕组,从而产生与回转方向相反的电磁力矩,以实现电磁能耗制动。





拉丝机中的喷雾装置有排线喷雾和换头喷雾,排线喷雾是将去离子水雾化成直径5~10μm的雾滴,然后沿喷嘴近似切线方向喷出。喷雾装置的作用是清洁排线钢丝,防止浸润剂在排线钢丝处结膜。换头喷雾是换筒时防止毛丝落在卷绕好的丝筒上面。
